SIT Slurry平坦化流程與方法

文章出處:責任編輯:人氣:-發表時間:2022-12-15 15:44【

半導體CMP工藝拋光液---STI淺槽隔離拋光液slurry的應用:

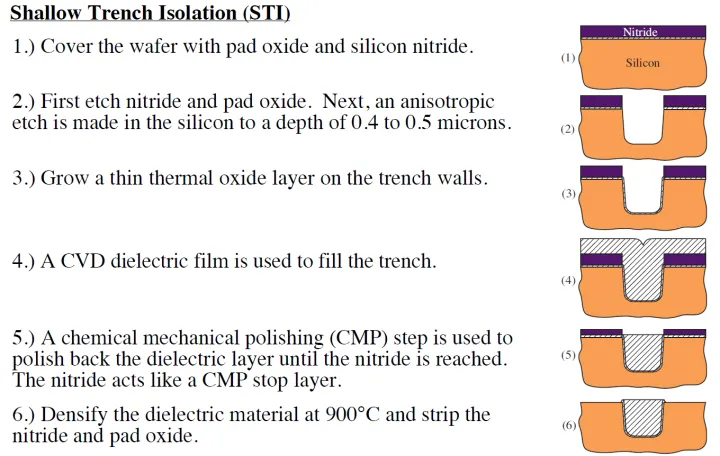

淺槽隔離(shallow trench isolation),簡稱STI。是在襯底上制作的晶體管有源區之間隔離區的一種可選工藝,通常用于亞0.25um工藝以下,利用掩模完成選擇性氧化,主要絕緣材料是淀積SiO?,淺槽隔離主要分為三個部分:槽刻蝕,氧化硅填充,氧化硅平坦化。

SIT Slurry

一,槽刻蝕

1,隔離氧化硅生成:氧化硅用于保護有源區在去掉氮化硅時免受化學污染

2,氮化硅(Si3N4)淀積:氮化硅是堅硬的掩模材料,有助于保護STI氧化硅淀積過程中保護有源區;在化學機械拋光(CMP)中充當阻擋材料

3,淺槽刻蝕:用氟基和氯基氣體離子刻蝕

二,氧化硅(SiO2)填充

1,溝槽襯墊氧化硅:高溫生長一層150A的氧化硅

2,淺槽CVD氧化物填充:淀積氧化硅

三,氧化硅平坦化


  吉致電子STI Slurry淺槽隔離拋光液適用于集成電路、半導體工件當中的銅互連工藝制程中銅的去除和平坦化。具有高的銅去除速率,碟型凹陷可調,低缺陷等特性??蓱?yīng)用于邏輯芯片以及3D NAND和DRAM芯片等量產使用。清除集成電路中銅拋光后表面的拋光顆粒和化學物殘留,以防銅表面腐蝕,降低表面缺陷。
