鉬（Mo）襯底憑借其高熔點（2623℃）、高熱導率（138 W/m·K）、低熱膨脹系數（4.8×10^-6/K）以及優異的機械強度和耐腐蝕性，在半導體、光學、新能源、航空航天等高科技領域發揮著重要作用。吉致電子對鉬襯底的主要應用場景解析其化學機械拋光（CMP）關鍵技術，幫助行業客戶更好地選擇和使用鉬襯底拋光液。
一、鉬襯底的核心優勢
高溫穩定性：熔點高達2623℃，適用于高溫環境。
優異的熱管理能力：高熱導率+低熱膨脹系數，減少熱應力。
高機械強度：耐磨損、抗蠕變，適合精密器件制造。
良好的導電性：適用于電子器件和電極材料。
二、鉬襯底的主要應用領域
1. 半導體與微電子
功率器件（GaN/SiC外延襯底）：鉬的熱膨脹系數與GaN、SiC等寬禁帶半導體材料接近，可減少外延層熱應力，提高器件可靠性。
集成電路散熱基板：用于高功率芯片（如CPU/GPU）的散熱，提升熱管理效率。
2. 光學與顯示技術
CIGS薄膜太陽能電池背電極：鉬的高反射率和導電性可提升光電轉換效率。
OLED/LCD顯示面板：作為濺射靶材或支撐襯底，需高平整度（通過CMP拋光實現）。
3. 真空電子與高溫器件
電真空器件（行波管、磁控管）：耐高溫電子轟擊，適用于高功率微波器件。
半導體工藝加熱組件：用于高溫爐的加熱器、隔熱屏等。
4. 核能與航空航天
核反應堆材料：用作中子反射層或包殼材料，耐輻射且中子吸收率低。
航天器高溫部件：火箭噴嘴、高溫結構件等，抗熱震性能優異。
5. 醫療與生物工程
X射線管靶材：高熔點可承受電子束轟擊，避免熔毀。
生物醫用涂層：鉬氧化物（MoO2）具有生物相容性，可用于植入器件表面改性。
6. 科研與極端環境實驗
同步輻射光源：用作X射線單色儀或反射鏡襯底。
高壓/高溫實驗樣品臺：如金剛石壓砧實驗中的支撐材料。

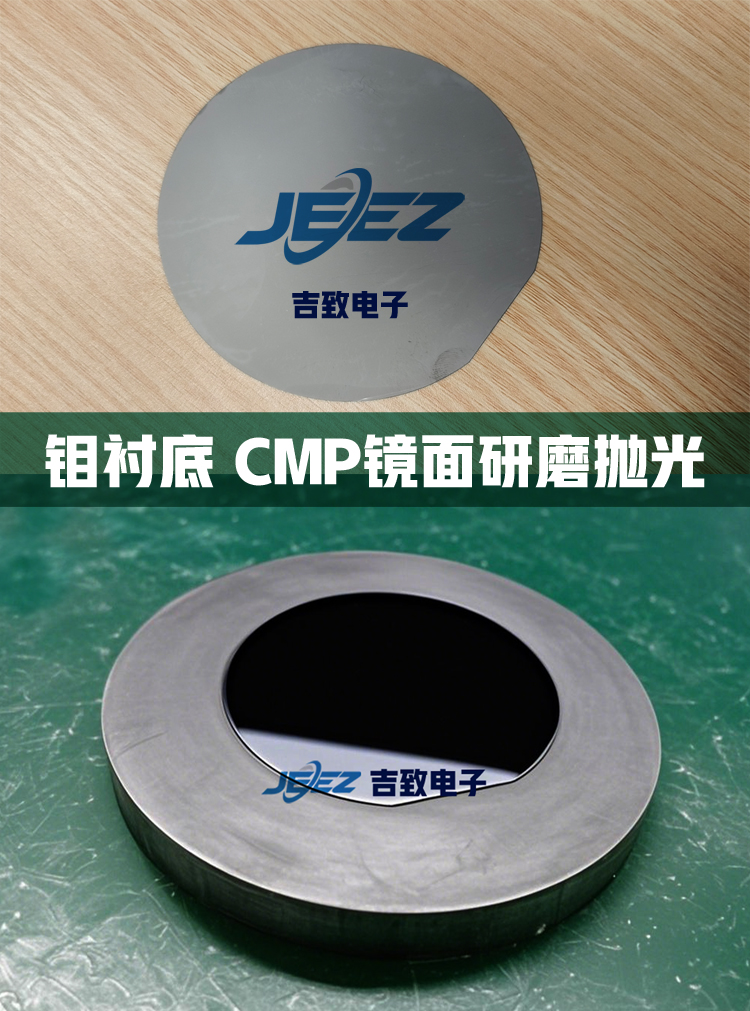

三、鉬襯底的CMP拋光技術
1. 拋光液CMP Slurry關鍵組分
磨料選擇：
二氧化硅（SiO2）：硬度適中，適合精密拋光（Ra < 1 nm）。
氧化鋁（Al2O3）：高硬度，適用于粗拋或高去除率需求。
膠體二氧化鈰（CeO2）：化學活性高，適合超精密拋光。
氧化劑：H2O2、K3[Fe(CN)6]等，促進鉬表面氧化（生成MoO2）。
pH調節劑：酸性（pH 2-4）或堿性（pH 9-11）環境，視拋光需求而定。
添加劑：BTA（緩蝕劑）、EDTA（絡合劑）等，優化拋光效果。

2. 典型拋光工藝參數（僅供參考）

3. 鉬襯底CMP拋光后處理
清洗：立即用去離子水超聲清洗，避免殘留腐蝕。
干燥：氮氣吹干或真空干燥，防止氧化。
檢測：AFM、白光干涉儀測量表面粗糙度（目標Ra < 0.5 nm）。
四、鉬襯底及鉬合金工件未來發展趨勢
二維材料生長：作為石墨烯、MoS₂等二維材料的轉移襯底。
量子計算器件：用于超導量子比特（如NbTiN/Mo異質結）的制備。
先進封裝技術：高導熱鉬襯底在3D IC封裝中的應用潛力。
總之，鉬襯底在高端科技領域具有不可替代的作用，而CMP拋光技術是實現其高精度表面處理的關鍵。吉致電子提供高純度鉬襯底及定制化CMP解決方案（拋光液、拋光墊），助力客戶在半導體、新能源、光學等領域的創新應用。聯系吉致電子工程師團隊，獲取專業CMP鉬襯底拋光液及技術支持！
